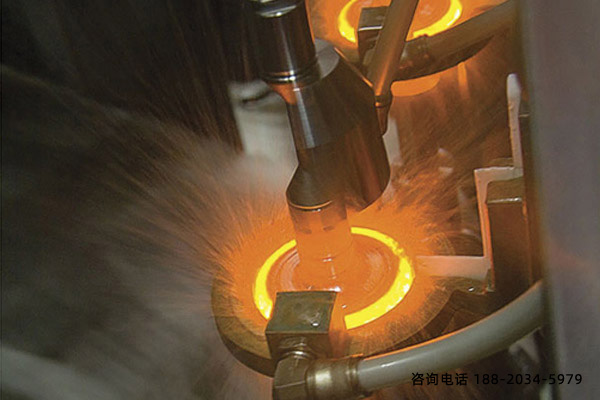

在中頻感應淬火機床頻率較高、采用透入式加熱方式不足以滿足加熱深度需求時，通過合理設計感應器、適當延長加熱時間、選擇較低的比功率等，可得到需求的加熱層深。

對于硬化層深度超深的SAE5046鋼中頻感應淬火曲軸，在不宜過度加大冷卻速度時，通過對材料化學成分進行優(yōu)化，適度提高材料的淬透性，可達到增大硬化層深度的目的。

對SAE5046鋼中頻感應淬火曲軸，選擇具有適宜冷卻特性的低濃度AQ251淬火冷卻介質(zhì)，可在防止出現(xiàn)淬火裂紋的同時，獲得良好的淬火效果。


曲軸實物中頻感應淬火  在試驗驗證的基礎上，采用相同工藝參數(shù)進行了曲軸實物的中頻感應淬火試制。經(jīng)檢測，各軸頸表面硬度均滿足45～53HRC技術要求；曲軸整體變形控制良好，滿足后續(xù)磨削加工要求；各軸頸油孔處均無淬火裂紋，中頻感應淬火質(zhì)量穩(wěn)定。該曲軸經(jīng)裝機運行驗證后進行了批量生產(chǎn)，質(zhì)量穩(wěn)定可靠。
