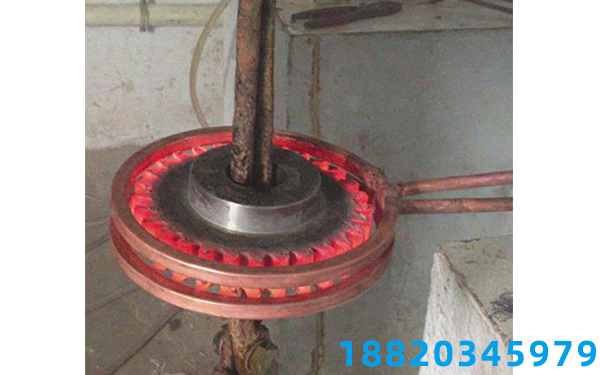

鏈條淬火機(jī)床一般鏈條選用等溫過程淬火，如摩托、電單車，自行車鏈條，規(guī)定具備較高的抗壓強(qiáng)度、延展性和耐磨性能，一般 對(duì)鏈條的強(qiáng)度規(guī)定是40～50HRC；鏈條淬火機(jī)床熱處理工藝時(shí)，規(guī)定有較小的形變，以*鏈條與鏈輪鏈條的優(yōu)良齒合，避免 過多塑性形變。

①原材料：選用65鋼。

a.成分為：CO.62%～0.70%，MnO.50%～0.80%，Si0.17%～0.3726,P0.040%,S0.040%’Cr≤0.25%,Ni≤0.25%。

b.零界點(diǎn)：A。。727℃，A，。696℃，A……或A。m752℃。

②鏈條淬火機(jī)床熱處理方法。選用等溫過程淬火，淬火加熱溫度為820--830℃，經(jīng)隔熱保溫后淬人300～320℃磷酸鹽水溶液槽肉，等溫過程時(shí)間35～40min，隨后空冷。解決

后強(qiáng)度為50HRC上下。

③磷酸鹽成份為50%NaN02+50%KN（）3.該秘方溶點(diǎn)為137℃，應(yīng)用溫度為150～550℃。

④鏈條淬火機(jī)床等溫過程淬火后強(qiáng)度較一般淬火十淬火強(qiáng)度高，而延展性依然優(yōu)良。合金鋼等溫過程淬火替代價(jià)格昂貴的碳素鋼，既節(jié)約成本，還能提升商品的品質(zhì)。

高頻淬火機(jī)對(duì)彈簧淬火及回火操作

超音頻淬火機(jī)等溫退火的目的

齒輪淬火機(jī)對(duì)齒輪熱處理工藝
