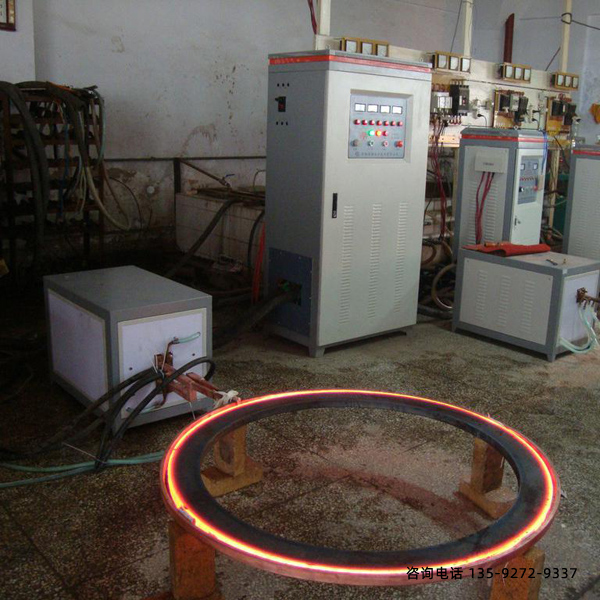

在淬火機上加熱活塞環時，為了卡在接觸點上，活塞環本身已有20~30毫米的開口，以方便加熱。接點材料采用紫銅制成。電連接點為兩塊(電源為單相)，內為中空的電連接點，便于進出水冷卻電連接點，以防燒壞電連接點。

活塞環淬火機熱處理后，加工成成品尺寸。

②機械加工，磨床，把活塞環的兩面(平面)打磨成成品尺寸，打磨，磨光。

B機械加工，將活塞環的內徑和外徑(內徑和外徑)按成品尺寸加工。全部用專用工具進行機械加工。

c待用的活塞環成品。為了保證活塞環的質量，高頻淬火機制造商對其活塞環內部的每一個活塞環都進行了電阻加熱試驗。在高頻淬火機上，首先將單根(單根)活塞環用電阻加熱器加熱到800~850℃。

將活塞環卡安裝在接觸點后，對其進行通電電阻加熱0.5~Imin，活塞環自身溫度逐漸升高，高頻淬火機的制造廠家在加熱過程中，若溫度不均勻上升，其中某一部位的溫度上升速度特別快，則該部位肯定有鑄造疵點、缺陷，如砂眼、氣孔等，活塞環溫度逐漸升高，直到活塞環出現紅色，即達到規定溫度。使用這個特性可以對鑄造過程中產生的廢料進行預檢。經高頻淬火機廠確認，每個活塞環均無材料缺陷，保證了產品質量。

一種電阻式加熱器；二種電壓表；三種安培計；四種接觸器；五種活塞環；六種防火墊；七種工作臺。

材料采用HT21-40材料(C421-40)，在尺寸上各有不同，高頻淬火機的制造商基本上采用相同的熱處理方法。
