半自動曲軸淬火機床如何工作

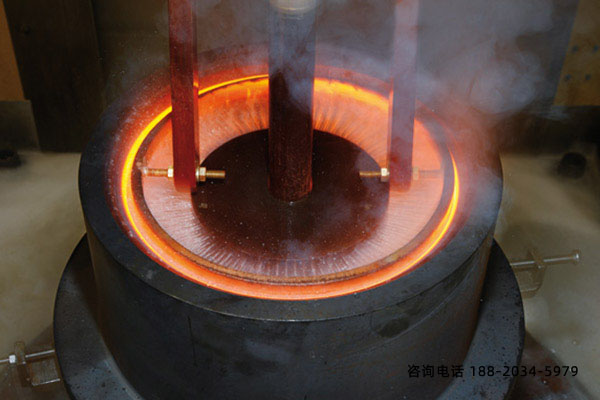

電感式淬火機床由淬火槽和活動式淬火推車組成。急速冷卻槽內有急速冷卻液和四個可以夾住曲軸并旋轉的星形支架，左邊的驅動裝置可實現曲軸的旋轉，右邊的分度裝置可實現星形支架90的快速翻轉，把工件由受熱轉至淬火工位，也就是在淬火液面下面。硬化的液體在淬火槽內流動循環。為淬火軸頸的槽底設計了一種活動的噴液器，淬火液由淬火泵連續地向噴嘴輸送，使淬火軸頸附近的淬火液攪動并循環流動。噴嘴的位置可以隨淬火軸移動。調質小車上安裝調質變壓器、傳感器和中頻電容器柜，縮短振蕩圈，降低電能損耗。變送器懸掛在淬火小車的四連桿平行機構上。感應頭(包括水和電)連接在淬火變壓器次級線圈上，采用快換機構，通過手柄和凸輪機構更換感應頭，一般更換時間為15秒。升降裝置和平衡卷簧安裝在小車頂部，用來升降變壓器感應器組，并使感應器能以一定的重力壓在被加熱的鈾頸上，在空隙處追蹤，加熱后感應器會自動上升，星形支架將被加熱的軸頸快速浸入淬火槽中(<1.5s)，另一個未加熱的軸頸則轉到待加熱位置。

在電容器柜的面板上還設有功率脈動裝置，由一個接近開關和一個以上碰撞塊組成。硬化機后，配有拖鏈，拖鏈上安裝有軟式中頻同軸阻尼電纜和進、出水管及控制導線，配合硬化車在硬化槽的左右移動。因曲軸主軸頸、連桿軸頸、主軸頸、油封凸緣、花鍵軸、止推表面等部位淬火要求不同，需采用不同規格的傳感器(電壓、功率、接線容量等)。所以在感應器的底端有一個編碼器，每個編碼器有一個編碼，主軸頸上裝上快換夾頭，計算機系統即接受編碼器編碼的信號，進行編碼器編程。采用傳感器進行一種尺寸的軸頸部淬火。

該半自動曲軸淬火機床以其體積小、彈性好、曲軸制品變換方便等優點，在歐美廣泛使用，缺點是勞動量大、產量低。改進型為一臺淬火小車，配備兩個帶星形支架的床槽，當其中一個床槽在卸載曲軸時，另一個床槽可進行淬火操作。用這種方法可以使曲軸產量提高20%左右，減輕勞動量的改進是采用自動更換傳感器，這種新產品已經問世。

這是一種液淬工藝，曲軸淬火后必須進行爐內回火。為了節約生產面積，該回火爐體目前的設計是向上發展，以滿足生產需要。
