感應加熱設備廣泛應用于金屬熱處理、淬火、退火、透熱、熔煉、焊接加工領域；利用在中頻磁場作用下產生的感應電流引起導體自身發熱而進行加熱。

感應加熱設備與爐式加熱、燃燒加熱或者電熱絲加熱相比，具有顯著節能、非接觸、速度快、工序簡單、容易實現自動化等優點。

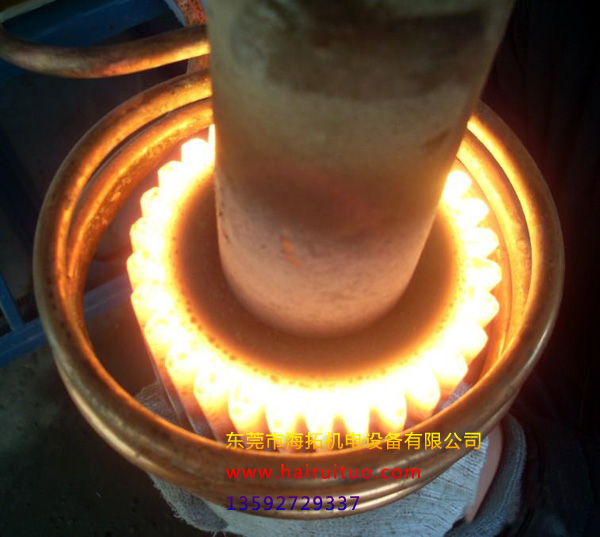

中頻電源主要由整流單元、逆變單元、諧振輸出單元、和感應器四部分組成。其中整流單元將工頻三相交流電壓轉換成直流電壓；逆變單元電能變換成為幾千至上百千赫茲的中頻電能；諧振輸出單元一端連接逆變器，另一端連接感應器，經隔離和阻抗匹配，通過諧振的方法在感應器中產生強大的中頻電流。加熱時，感應器在工件中感生中頻電流，因此導體迅速被加熱。



早期的感應加熱設備中，逆變單元所需的高頻逆變器件決定了裝置的形式，它經歷了從電子管、晶閘管到目前普遍采用IGBT 的發展歷程。

在目前主流的IGBT感應加熱設備中，仍有較多的電路和結構方式差異。從整流單元看有可控整流方式和不可控整流方式；從逆變單元看有脈寬調制逆變方式和斬波調壓逆變方式；從諧振輸出單元看有并聯諧振方式和串聯諧振方式。各種電路和結構方式在效率、功率因數、可靠性等性能上各有差異。
