海拓中頻淬火設備廠認為，內齒圈的均勻度和定位方式對淬火變形有一定影響。

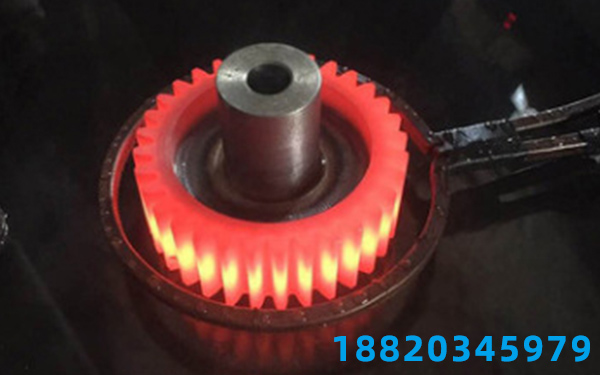

中頻淬火設備廠在對內齒圈進行感應加熱時，在裝配孔附近會出現溫度偏高的現象，這種溫度差導致淬火后相應裝配孔上L的M值收縮量為0.50mm左右，較其它部位增大，同時容易產生齒根指向孔邊緣的淬火裂紋。

中頻淬火設備廠的內齒圈采用下端與外圓同時定位的方式。當當前端面定位接觸面積較大時，定位接觸部位的齒面加熱溫度比上端面及其它部位低，同時由于熱膨脹作用，外圓定位部位在感應加熱過程中對內圓外圓產生壓力。以上兩個因素導致淬火后，M值出現在表5-26和表5-27中，其中包括錐度和橢圓形變。圓錐變形表現為內齒圈上、下兩個端面測量的M值差在0.06~0.12mm之間，橢圓變形表現為M值一周與小值之間的差異(以下簡稱M值差異)大于0.10mm。

針對上述問題，中頻淬火設備廠通過試驗，將組孔加工工序安排在感應淬火后，同時采用自動伸縮定位夾具，使工件始終處于柔性定位狀態，并將面接觸定位改為點接觸定位。通過以上三項工藝措施，提高了內齒圈加熱溫度的均勻性和受力狀態，有效地控制了淬火后M值的變化，平均收縮率在0.15~0.30mm，消除了錐度和橢圓變形。
